Магнитно-резонансная томография (МРТ) — это золотой стандарт в современной неинвазивной диагностике, позволяющий получать детальные изображения внутренних органов и мягких тканей без использования вредного ионизирующего излучения. В отличие от рентгена или КТ, МРТ использует мощное магнитное поле и радиоволны, что делает этот метод абсолютно безопасным для большинства пациентов. Аппараты МРТ — это сложнейшие инженерные комплексы, стоимость которых может достигать десятков миллионов рублей. Понимание их устройства, типов и возможностей необходимо не только врачам, но и руководителям клиник, принимающим решение о столь масштабной инвестиции.
Принцип работы: как «видит» МРТ
В основе работы любого МРТ-сканера лежит физическое явление ядерного магнитного резонанса. Тело человека на 60–70% состоит из воды, а значит, из атомов водорода (протонов).
- Создание магнитного поля. Пациента помещают внутрь мощного магнита. Под его воздействием протоны водорода в теле, которые обычно ориентированы хаотично, выстраиваются вдоль линий магнитного поля, подобно стрелкам компаса.
- Воздействие радиочастотным импульсом. Система посылает короткий радиочастотный импульс, который «сбивает» протоны с их оси.
- Возврат в равновесие. После выключения импульса протоны начинают возвращаться в исходное состояние (этот процесс называется релаксацией), излучая при этом энергию.
- Регистрация сигнала. Специальные антенны (катушки) улавливают это излучение от разных тканей. Поскольку плотность водорода и скорость релаксации в костях, мышцах, жирах и опухолях различается, сигнал от них будет разным.
- Компьютерная обработка. Мощный компьютер анализирует полученные сигналы и на их основе строит послойные изображения исследуемой области в любой плоскости.
Ключевые характеристики МРТ-аппаратов
При выборе аппарата важно обращать внимание на несколько фундаментальных параметров, которые определяют его диагностические возможности.
1. Тип магнита и его напряженность (мощность)
Это главный показатель производительности томографа, измеряемый в Теслах (Тл).
- Низкопольные (до 0.5 Тл): Устаревающий тип аппаратов. Отличаются низкой стоимостью и дешевизной обслуживания, но дают изображения низкого разрешения. Используются редко, в основном для простых исследований конечностей.
- Среднепольные (1 Тл): Компромиссный вариант. Качество изображений значительно лучше, чем у низкопольных, но все еще уступает экспертным системам.
- Высокопольные (1.5 Тл): Современный индустриальный стандарт. Обеспечивают отличное качество изображений, высокую скорость сканирования и подходят для подавляющего большинства клинических задач: от нейровизуализации до исследования суставов и органов брюшной полости.
- Сверхвысокопольные (3 Тл и выше): Аппараты экспертного класса. Обладают максимальной разрешающей способностью, что позволяет видеть мельчайшие структуры мозга, сосуды, выявлять патологии на самой ранней стадии. Незаменимы в научных исследованиях и сложных диагностических случаях.
2. Конструкция: открытый или закрытый?

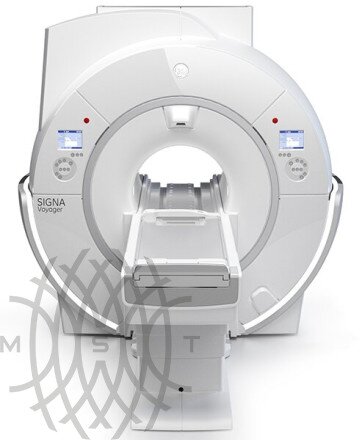

- Закрытый (туннельный) тип: Представляет собой узкую трубу (гентри), в которую заезжает стол с пациентом. Именно такая конструкция позволяет создавать мощное и однородное магнитное поле, что критически важно для качества изображения. Это самый распространенный тип высокопольных аппаратов.
- Открытый тип: Гентри имеет С-образную форму («сэндвич»), где магниты расположены сверху и снизу, а пространство по бокам остается свободным. Главное преимущество — отсутствие клаустрофобии у пациента и возможность обследовать людей с большим весом. Однако такие системы обычно являются низкопольными или среднепольными, что ограничивает их диагностические возможности.
3. Катушки (антенны)
Качество изображения напрямую зависит от используемой катушки. Это специальные устройства, которые надеваются на исследуемую область и служат одновременно передатчиком и приемником сигнала.
- Головная катушка: Для исследования мозга.
- Спинальная катушка: Для позвоночника.
- Катушка для суставов (колено, плечо): Поверхностные катушки для высокой детализации.
- Брюшная/тазовая катушка: Для исследования органов брюшной полости и малого таза.
- Фазированные катушки всего тела: Позволяют сканировать большие зоны без смены катушки.
Современные технологии: что нового?
Развитие МРТ идет по пути ускорения сканирования и повышения информативности.
- Diffusion Weighted Imaging (DWI): Диффузионно-взвешенные изображения. Технология позволяет оценить движение молекул воды в тканях. Это критически важно в неврологии для ранней диагностики инсультов (в течение первых минут) и в онкологии для выявления и оценки злокачественности опухолей.
- MR-спектроскопия: Метод позволяет получить «химический срез» ткани, определяя концентрацию определенных метаболитов. Это помогает отличить опухоль от других образований (например, абсцесса) без биопсии.
- 4D-флоу (4D-поток): Технология для исследования сосудов. Позволяет визуализировать кровоток в артериях и венах в режиме реального времени, оценивать скорость, турбулентность и строить точную 3D-модель сосудистого русла.
На что обратить внимание при покупке?
- Клинические задачи. Не стоит покупать 3-тесловый аппарат экспертного класса для клиники общего профиля, где большинство исследований — это позвоночник и суставы. Для этих целей идеально подойдет надежный 1.5-тесловый томограф. Аппараты 3 Тл оправданы в центрах нейрохирургии, кардиологии и научных институтах.
- Сервисная поддержка. МРТ — это сложное оборудование, требующее регулярного технического обслуживания (заправка гелием для сверхпроводящих магнитов, проверка градиентных систем). Выбирайте поставщика с собственной сервисной службой в вашем регионе.
- Обучение персонала. Эффективность аппарата зависит от рентген-лаборанта и врача-рентгенолога. Убедитесь, что поставщик предлагает качественное обучение работе на конкретном оборудовании.
- Бюджет. Стоимость нового аппарата может быть неподъемной. Рассмотрите вариант покупки восстановленного (б/у) оборудования у надежного поставщика. Это позволяет сэкономить до 50% средств при сохранении высокого качества диагностики.
МРТ-аппарат — это не просто медицинское оборудование, а сложнейший диагностический комплекс, открывающий врачам окно во внутренний мир человека без единого разреза. Выбор конкретной модели должен быть продиктован четким пониманием клинических задач, финансовых возможностей и планов развития клиники. Инвестируя в современный томограф, медицинское учреждение инвестирует в точность диагностики, качество лечения и доверие пациентов — самый ценный ресурс в сфере здравоохранения.
