Оптические линии связи сегодня являются основой телекоммуникационной инфраструктуры. Они обеспечивают высокую скорость передачи данных, устойчивость к помехам и возможность прокладывать трассы на десятки и сотни километров. Но для поддержания надёжной работы сети необходимо регулярно контролировать состояние кабеля и качество его монтажа. Одним из ключевых инструментов диагностики является рефлектограмма оптического кабеля (рефлектограмма оптического кабеля требования гост), получаемая с помощью специального прибора — оптического рефлектометра (OTDR).
Что такое рефлектограмма
Рефлектограмма — это графическое отображение отражённых и рассеянных сигналов, которые возникают в процессе прохождения импульса света по оптическому волокну. На графике по горизонтали откладывается расстояние вдоль кабеля, а по вертикали — уровень сигнала, выраженный в децибелах.
Иными словами, рефлектограмма — это «портрет» состояния оптической линии. По ней можно определить:
- длину кабельного участка;
- уровень затухания в волокне;
- наличие сварных соединений, разъёмов и их качество;
- места повреждений или перегибов;
- отражающие дефекты (например, в местах разрывов).
Таким образом, рефлектограмма позволяет не только контролировать качество монтажа, но и оперативно выявлять неисправности во время эксплуатации.
Как формируется рефлектограмма
Принцип работы оптического рефлектометра основан на явлении обратного рассеяния (эффект Рэлея) и отражений от неоднородностей в волокне. Прибор подаёт в кабель короткий световой импульс. Часть энергии этого импульса рассеивается назад и фиксируется детектором.
Если на пути встречается сварка, коннектор или повреждение, то на графике появляется характерный «скачок» или пик. Таким образом, по последовательности сигналов можно составить полное представление о состоянии линии.
Основные элементы рефлектограммы
- Начальный пик — отражение от входного разъёма прибора или соединителя.
- Рабочая зона — участок, где наблюдается равномерное постепенное падение уровня сигнала (затухание в кабеле).
- События (events) — места сварок, разъёмов, изгибов, повреждений.
- Конечный пик — отражение от торца кабеля.
Каждое событие на рефлектограмме сопровождается изменением уровня сигнала. Чем выше потери в месте соединения, тем заметнее ступенька или всплеск на графике.
Требования к рефлектограмме
Чтобы рефлектограмма могла служить достоверным источником информации, к ней предъявляются определённые требования:
1. Чёткость и разрешение
- График должен иметь достаточное временное и пространственное разрешение.
- Прибор должен корректно отображать события, расположенные близко друг к другу (например, сварки через 5–10 метров).
- Наличие «мертвой зоны» минимизируется подбором правильных параметров измерения.
2. Соответствие нормативам
Рефлектограмма должна подтверждать, что линия соответствует требованиям по затуханию:
- для одномодовых волокон — обычно не более 0,35 дБ/км на длине волны 1310 нм и 0,22 дБ/км на 1550 нм;
- для соединений — не более 0,1–0,2 дБ на сварку и до 0,3–0,5 дБ на разъём.
3. Отсутствие резких выбросов
На корректной рефлектограмме отсутствуют хаотичные пики и «шумы». Все события должны иметь объяснимую природу: сварка, коннектор, изгиб или конец кабеля.
4. Полнота данных
Рефлектограмма должна содержать информацию по всей длине трассы, включая ввод и конечный участок. Часто применяют измерения в двух направлениях для исключения погрешностей.
5. Документирование
Рефлектограммы являются частью исполнительной документации при сдаче объекта в эксплуатацию. Поэтому они должны храниться в цифровом виде и быть воспроизводимыми в специализированном ПО.
Применение рефлектограмм
Рефлектограмма используется на разных стадиях работы с оптической линией:
- При строительстве — для проверки качества монтажа и сварки.
- При вводе в эксплуатацию — как часть пакета документов, подтверждающих соответствие нормам.
- В эксплуатации — для регулярного мониторинга состояния сети.
- При авариях — для поиска места повреждения с точностью до нескольких метров.
Кроме того, накопленные рефлектограммы позволяют анализировать динамику изменений кабеля во времени и прогнозировать возможные отказы.
Современные требования к оборудованию

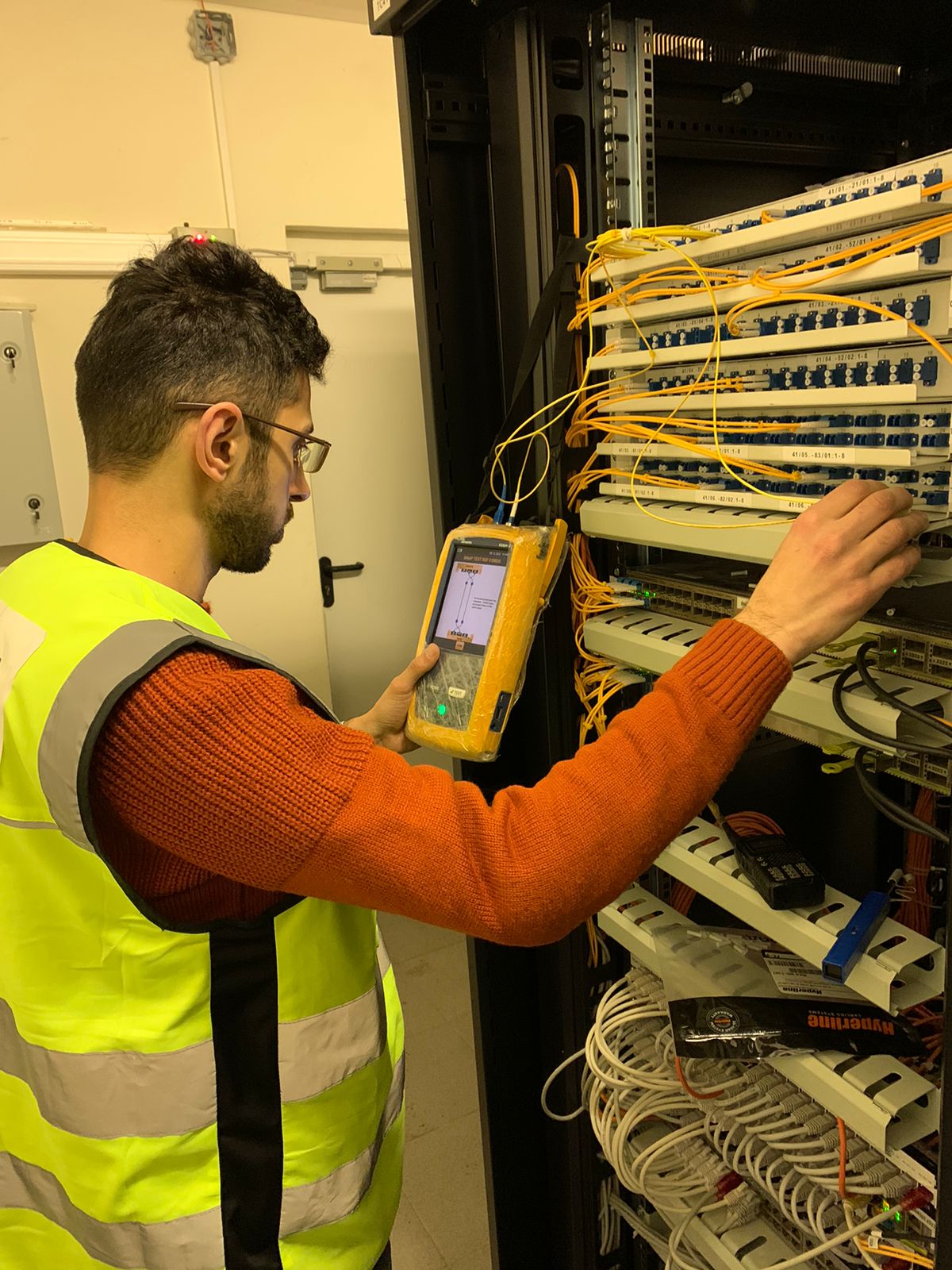

Для получения качественной рефлектограммы важно использовать современный OTDR с рядом характеристик:
- возможность работы на нескольких длинах волн (1310, 1550, 1625 нм);
- малые значения мёртвой зоны по событию и по затуханию;
- поддержка автоматического анализа событий;
- сохранение результатов в цифровом виде и экспорт в общепринятые форматы;
- высокая точность измерений.
Рефлектограмма оптического кабеля — это важный инструмент контроля качества и диагностики волоконно-оптических линий связи. По ней можно определить все ключевые параметры трассы, выявить дефекты и подтвердить соответствие кабеля нормативам.
К рефлектограмме предъявляются строгие требования: чёткость, достоверность, соответствие нормативам по затуханию и документирование результатов. Только при выполнении этих условий она может служить надёжным основанием для ввода линии в эксплуатацию и дальнейшего технического обслуживания.
Таким образом, грамотное использование оптического рефлектометра и правильный анализ рефлектограммы позволяют обеспечивать высокое качество связи и долговечность волоконно-оптических сетей.
